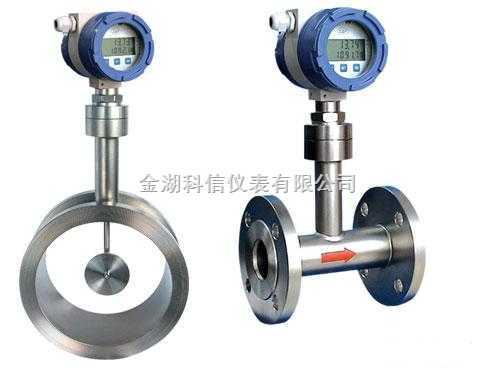

產品：智能靶式流量計
● 耐高溫高壓，大口徑管道，性能可靠
● 智能化結構設計，具有參數設定標校及故障提示功能
● 六位液晶顯示，可顯示瞬時流量，累積流量
● 具有上下限報警以及脈沖輸出功能
● 指示表頭可以軸向360°旋轉
● 具有溫度補償和軟件修正功能
智能靶式流量計主要技術參數
● 測量范圍0-400t／h
● 精度等級：0.5％FS 1.0％FS 2.0％FS
● 輸出信號：4～20mA 二線制輸出與流量成線性關系
● 供電電壓：12～36VDC
● 公稱壓力：1.6 2.5 4.0 6.4MPa
● 環境溫度：－30℃～60℃（特殊：-40℃～80℃）
● 介質溫度：普通型≤100℃（無散熱片）
高溫型≤400℃（帶散熱片）
● 接液材質：測量室為碳鋼或1Cr18i9Ti；其余為1Cr18Ni9Ti；
● 外殼材質：鑄鋁
● 法蘭標準：DIN2501 特殊型由用戶選擇
● 電纜接口：M20*1.5（內螺紋）
● 防護等級：IP65
● 負載特性：zui大負載電阻＝50*（電源電壓－12）=600Ω@24V
● 報警輸出：集電極開路形式，zui大輸入電流100mA，zui大開關電壓30VDC，帶有偏差帶控制
● 脈沖輸出：zui小脈寬50ms，可雙路輸出
● zui大累積流量顯示值50000單位，自動復位
● 阻尼時間：1～100秒任意可調
● 防爆形式、防爆標志、防爆合格證編號
智能靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，SBL系列智能靶式流量計是在原有應變片式靶式流量計測量原理的基礎上 ，采用了型電容力傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術而研制的一種新式流量計量儀表
高溫型（80度至500度）、常溫型（-30度至70度）、低溫型（-40至-200度）流量計的安裝：
智能靶式流量計 a、常溫型、低溫型、高溫型流量計視不同工況采用水平、垂直或倒置式安裝（以出廠校驗單為準）；b、介質工作溫度在300度以上時，用戶應對流量計殼體采取隔熱措施防止熱輻射損壞表頭（表頭工作溫度為-30至70度），同理工作溫度-100度以下的介質，也要采取防凍措施；c、為保證流量計準確計量，要求設置前后直管段；（圖1）d、為保證流量計在檢查及更換時不影響系統工作，應盡量設置旁通閥（3）及切斷閥（1、2）；（圖1）e、因工藝需要可采用垂直安裝，被測介質流向可由下至上，也可由上至下，但訂購時應向供貨方說明；f、流量計口徑與相連的管道口徑尺寸盡量相同，以減少流動干擾，造成計量誤差；g、法蘭式和夾裝式流量計安裝時，應注意法蘭之間密封墊片內孔尺寸大于流量計和工藝管道通徑 6-8mm 及否同軸，以避免因其產生干擾流而影響計量精確度；h、插入式流量計安裝時，將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面，焊接短管高度在100mm（從管道內壁至法蘭密封面的距離）；（ 圖2）i、對于新完工的工藝管道，應先進行初步吹掃后再安裝流量計；j、測量管外壁上箭頭所指方向為被測介質流向；k、流量計殼體必須可靠接地，若無接地條件應向廠方說明；l、流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工（以出廠校驗單為準）。
智能靶式流量計的安裝調試要求
1 ·2 ·3 分別為前后閥和旁通閥；4 為流量計，L≥10D 和L≥5D分別為前后直管段長度，D為管道公稱直徑。
2、流量計設置零點（流量計安裝后必須先置零操作） 由于電容式力傳感器及阻流件有自重，在流量計安裝時不在水平方位狀況下，需要重新設置流量計零點。 操作程序為：（也可在管道內無介質流動時直接置零，高溫型及低溫型流量計必須使管道內溫度達到工作溫度后置零）a、關閉流量計下游的閥門；b、緩慢打開流量計上游閥門，使流量計充滿介質；c、緩慢打開流量計下游閥門，使流量計運行10分鐘左右； d、關閉流量計上、下游閥門，并確定管道內流量為零；e、置零按鍵操作（必須用無任何磁性的工具操作置零鍵，否則置零鍵可能無法操作）（圖3）
| 次序 | 操作方式 | 功能說明 |
| *次 | 按置零鍵小于一秒 | 進入置零狀態并顯示上次置零數據 E1 ***** |
| 第二次 | 按置零鍵小于一秒 | 置零命令 E1 *****（有變化） |
| 第三次 | 按住置零鍵大于三秒 | 退出置零操作 |
3）
3注意事項 不充許直接在流量計測量管前后端安裝閥門、彎頭等極大改變流體流態的部件。如果需要在流量計前后管道上安裝閥門、彎頭等部件也應盡量保證前后直管段長度。
