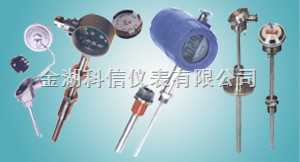

SBW系列一體化溫度變送器
SBW系列一體化溫度變送器是溫度傳感器與變送器的*結合，以十分簡捷的方式把-200～1600℃范圍內的溫度信號轉換為二線制4～20mADC的電信號傳輸給顯示儀、調節器、記錄儀、DCS等，實現對溫度的精確測量和控制。是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
| 特點 |
★超小型（模塊?4×18）一體化，通用性強。
★二線制4～20mADC輸出。傳輸距離遠，抗干擾能力強。
★冷端、溫漂、非線性自動補償。
★測量精度高，長期穩定性好。
★溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
★一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
★采用熱電偶溫變，可免用補償導線，降低成本。
★液晶、數碼管、指針等多種指示功能方便現場適時監控。
★現場環境溫度＞70℃時，變送器和現場顯示儀可采用分離（隔離）式安裝。
★防爆等級: dIIBT4、dIIBT5
★防護等級: IP54
★選型方法
| 型號 | 類別 | 感溫元件 材料 | 現場顯示 | 安裝固定 方式 | 接線 盒形式 | 保護 管直徑 | 隔爆標志 | 內芯結構 | 保護管特征 | 說 明 |
| SBW | | | | | | | | | | 溫度變送器 |
| | R | | | | | | | | | 熱電偶 |
| Z | | | | | | | | | 熱電阻 | |
| | M | | | | | | | | 鎳鉻硅-鎳鉻{ N } | |
| N | | | | | | | | 鎳鉻-鎳硅 { K } | ||
| E | | | | | | | | 鎳鉻-銅鎳 { E } | ||
| F | | | | | | | | 鐵-銅鎳{ J } | ||
| C | | | | | | | | 銅-銅鎳{ T } | ||
| P | | | | | | | | 鉑 {Pt100} | ||
| C | | | | | | | | 銅 {Cu50} | ||
| | Y | | | | | | | 現場液晶顯示 | ||
| | 1 | | | | | | 無固定裝置 | |||
| 2 | | | | | | 固定螺紋 | ||||
| 3 | | | | | | 活動法蘭 | ||||
| 4 | | | | | | 固定法蘭 | ||||
| 5 | | | | | | 活絡管接頭式 | ||||
| 6 | | | | | | 固定螺紋錐形式 | ||||
| 7 | | | | | | 直形管接頭式 | ||||
| 8 | | | | | | 固定螺紋管接頭式 | ||||
| 9 | | | | | | 活動螺紋管接頭式 | ||||
| | 2 | | | | | 防噴式 | ||||
| 3 | | | | | 防水式 | |||||
| 4 | | | | | 防爆式 | |||||
| | 0 | | | | Ф16 | |||||
| 1 | | | | Ф12 | ||||||
| 2 | | | | Ф16高鋁質管 | ||||||
| 3 | | | | Ф20高鋁質管 | ||||||
| | B | | | 隔爆 | ||||||
| | 無 | | 普通元件 | |||||||
| K | | 鎧裝元件 | ||||||||
| | F | 防腐型 | ||||||||
| N | 耐磨型 | |||||||||
| SBW | R | N | Y | 2 | 4 | 0 | B | K | F | 典型型號選型 |
