| 調節閥產品詳細介紹： | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

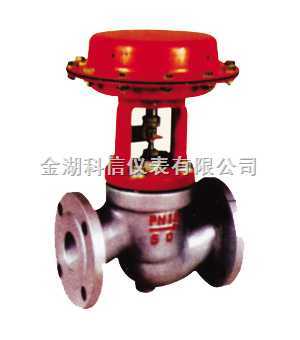

| 一、介紹： 這種閥門的閥體內只有一個閥芯和一個閥座，特點是匯漏量小，易于保證關閉，甚至完全切斷，因此，結構上有調節弄和切斷型。它們的區別在于閥芯形狀不同，前者為柱塞型，后者為平板型。它的另一個特點是介質對閥芯推力大，即不平衡力大，特別是在高壓差、大口徑時更為嚴重，所以僅適用于低壓差場合，否則應該適當選用推力大的執行機構或配以閥門定位器。 氣開式調節閥隨信號壓力的增大而流通面積增大；而氣關式則相反，隨信號壓力的增大而流通截面積減少。 二、特點： ·頂導向單座調節閥，結構緊湊，部件少、易維修。 ·金屬閥芯適用多種工作場合，達IV級泄漏標準，軟密封結構閥芯達VI級泄漏標準。 ·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30%。 ·可調范圍大，固有可調比為50。 ·執行機構采用多彈簧結構，高度減少30%、重量減輕30%。 ·ZXPV型波紋管密封型調節閥，對移動的閥桿形成完全的密封，堵絕流體外漏。 ·ZXPJ型調節閥帶有保溫夾套，用于流體冷卻后易結晶、凝固造成堵塞的場合。 三、材料： ·主要零件材料： ·閥體、閥蓋：HT200，ZG230-450，ZG1Cr18Ni9Ti ·閥芯、閥座：1Cr18Ni9Ti，司太萊合金堆焊 ·軟密封閥芯：增強聚四氟乙烯 ·填料：聚四氟乙烯，柔性石墨 ·波紋管：1Cr18Ni9Ti ·墊片：橡膠石棉板、10、1Cr18Ni9Ti、石棉纏繞墊片 ·膜蓋：A3 ·波紋膜片：丁晴橡膠夾增強滌綸織物 ·彈簧：60SIMN ·閥桿、推桿：2Cr13、1Cr18Ni9Ti ·襯套：2Cr13 四、技術參數：
五、連接標準 法蘭標準 鑄鐵法蘭按GB4216.5-84 鑄鋼法蘭按GB9113-88 JB/T79-94 法蘭密封面型式:PN10 、PN16為凸面;PN40 PN64為凹凸面,閥體為凹面. 薄膜執行機構氣信號接口:內螺紋M16×1.5 夾套保溫型夾套載熱體接口:對焊φ18×4 閥體法蘭及法蘭端面距離可以按用戶指定的標準制造. 如:ANSI JIS JPI等標準 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
