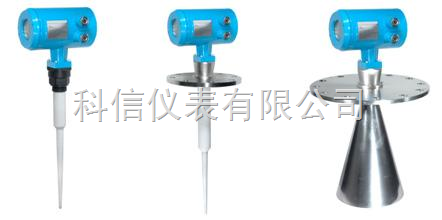

| 測量原理 KXD800系列智能雷達物位計發射能量很低的極短的微波脈沖通過天線系統發射并接收。智能雷達物位計雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。即使工況比較復雜的情況下，存在虛假回波，用的微處理技術和調試軟件也可以準確的分析出物位的回波。  輸入 天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比： D=C×T/2 其中C為光速 因空罐的距離E已知，則物位L為： L=E-D 輸出 通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。 應用介質： KXD800系列智能雷達物位計適用于對液體、漿料及顆粒料的物位進www.kexinyb.com行非接觸式連續測量，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合www.738455.cn。 采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低www.jskxyb.com，可安裝于各種金屬、非金屬容器或管道內，對人體及環境均無傷害。 產品簡介：
安裝指南
測量條件 注意事項
 測量范圍超出的動作 當測量范圍超出時，儀表輸出為22mA電流。 接線方式  調試 KXD800可以通過三種方式調試：
通過KXSOFT軟件調試 無論那種信號輸出，4…20mA/HART,雷達傳感器都可以通過軟件進行調試。采用BTSOFT軟件進行儀表調試，需要一個儀表CONNECTCAT驅動器。  使用軟件調試的時候，給雷達儀表加電24VDC，同時在連接HART適配器前端加一個250歐姆的電阻。如果一體式HART電阻（內部電阻250歐姆）的供電儀表，就不需要附加外部電阻，HART適配器可以和4…20mA線并聯。 KXD800系列尺寸  編程器尺寸  技術數據： 基本參數 工作頻率：6.8GHz 波 束 角： 24°KXD801, KXD802 18°KXD803 帶DN150法蘭 14°KXD803 帶DN200法蘭 12°KXD803 帶DN250法蘭 測量范圍：0…35m 重復性 ：±3mm 分辨率 ：1mm 采樣 ：回波采樣55次/s 響應速度：>0.2s（根據具體使用情況而定） 電流信號：4…20mA 精度 ：<0.1% 天線材質 KXD801、KXD802為PP/PTFE KXD803 為316L不銹鋼 通訊接口 HART通訊協議 過程連接 KXD801 （PP，PTFE天線） ：G1-1/2 316L不銹鋼，： KXD802（棒式天線） ：翻邊法蘭DN50，DN80，DN100，DN150 KXD803（喇叭口形式天線）：法蘭DN50，DN80，DN100，DN150，DN200，DN250 電源 電源：24V DC（+/-10%），波紋電壓：1Vpp 耗電量：max22.5mA 環境條件 溫度：－40℃…＋80℃ 容器壓力（表壓）－1…40bar 防爆認證 ExiaII C T6 外殼保護等級 IP68 兩線制接線 供電和信號輸出共用一根兩芯導線 電纜入口：2個M20×1.5（電纜直徑5…9mm） |
五、選型說明
| KXD801 | 智能雷達物位計 | |||||||||
| 代號 | 防爆 | |||||||||
| P | 標準型 （ 非防爆 ） 電流信號輸出 （4 … 20mA）HART 協議 | |||||||||
| I | 本安型 （Exia Ⅱ C T6） 電流信號輸出 （4 … 20mA）HART 協議 | |||||||||
| D | 本安型＋隔爆型 （Exd ia Ⅱ C T6） 電流信號輸出 （4 … 20mA）HART 協議 | |||||||||
| 代號 | 天線型式 / 材料 / 過程溫度 | |||||||||
| SP | 棒式 /PP/-40 … 100 ℃ | |||||||||
| SF | 棒式 /PTFE/-40 … 120 ℃ | |||||||||
| 代號 | 過程連接 | |||||||||
| G | 螺紋 G1 ½ A | |||||||||
| N | 螺紋 1 ½ NPT | |||||||||
| A | DN50 PN16C 型 316L 不銹鋼法蘭 | |||||||||
| B | DN80 PN16C 型 316L 不銹鋼法蘭 | |||||||||
| C | DN100 PN16C 型 316L 不銹鋼法蘭 | |||||||||
| D | DN150 PN16C 型 316L 不銹鋼法蘭 | |||||||||
| E | DN200 PN16C 型 316L 不銹鋼法蘭 | |||||||||
| F | DN250 PN16C 型 316L 不銹鋼法蘭 | |||||||||
| 代號 | 容器接管長度 | |||||||||
| A | 50mm | |||||||||
| B | 100mm | |||||||||
| C | 200mm | |||||||||
| D | 250mm | |||||||||
| E | 300mm | |||||||||
| Y | 特殊約定 | |||||||||
| 代號 | 外殼 / 防護等級 | |||||||||
| L | 鋁 /IP67 | |||||||||
| 代號 | 電纜進線 | |||||||||
| M | M20*1.5 | |||||||||
| N | ½NPT | |||||||||
| 代號 | 現場顯示 | |||||||||
| 無顯示 | ||||||||||
| X | 數字顯示 | |||||||||
| 代號 | 編程器 | |||||||||
| B | 帶 | |||||||||
| 不帶 | ||||||||||
| 0-Nm | 量程 | |||||||||
| KXD801 | P | SP | A | A | L | M | X | 0-8m | ||
| KXD802 | 智能雷達物位計 | ||||||||||
| 代號 | 防爆 | ||||||||||
| P | 標準型 （ 非防爆 ） 電流信號輸出 （4 … 20mA）HART 協議 | ||||||||||
| I | 本安型 （Exia Ⅱ C T6） 電流信號輸出 （4 … 20mA）HART 協議 | ||||||||||
| D | 本安型＋隔爆型 （Exd ia Ⅱ C T6） 電流信號輸出 （4 … 20mA）HART 協議 | ||||||||||
| 代號 | 天線型式 / 材料 | ||||||||||
| SF | 棒式 /PTFE | ||||||||||
| 代號 | 過程連接 | ||||||||||
| FA | PTFE 翻邊， 316L 不銹鋼法蘭 DN50 PN16 C 型 | ||||||||||
| FB | PTFE 翻邊， 316L 不銹鋼法蘭 DN80 PN16 C 型， | ||||||||||
| FC | PTFE 翻邊， 316L 不銹鋼法蘭 DN100 PN16 C 型， | ||||||||||
| FD | PTFE 翻邊， 316L 不銹鋼法蘭 DN150 PN16 C 型， | ||||||||||
| FE | PTFE 翻邊， 316L 不銹鋼法蘭 DN200 PN16 C 型， | ||||||||||
| FF | PTFE 翻邊， 316L 不銹鋼法蘭 DN250 PN16 C 型， | ||||||||||
| 代號 | 容器接管長度 | ||||||||||
| A | 50mm | ||||||||||
| B | 100mm | ||||||||||
| C | 200mm | ||||||||||
| D | 250mm | ||||||||||
| E | 300mm | ||||||||||
| Y | 特殊約定 | ||||||||||
| 代號 | 密封 / 過程溫度 | ||||||||||
| P | 普通密封 /-40 … 100 ℃ | ||||||||||
| G | 高溫密封 /-40 … 150 ℃帶散熱片 | ||||||||||
| 代號 | 外殼 / 防護等級 | ||||||||||
| L | 鋁 /IP67 | ||||||||||
| 代號 | 電纜進線 | ||||||||||
| M | M20*1.5 | ||||||||||
| N | ½NPT | ||||||||||
| 代號 | 現場顯示 | ||||||||||
| 無顯示 | |||||||||||
| X | 數字顯示 | ||||||||||
| 代號 | 編程器 | ||||||||||
| B | 帶 | ||||||||||
| 不帶 | |||||||||||
| 0-Nm | 量程 | ||||||||||
| KXD802 | P | SF | FA | A | P | L | M | X | 0-8m | ||
| KXD803 | 智能雷達物位計 | ||||||||||
| 代號 | 防爆 | ||||||||||
| P | 標準型 （ 非防爆 ） 電流信號輸出 （4 … 20mA）HART 協議 | ||||||||||
| I | 本安型 （Exia Ⅱ C T6） 電流信號輸出 （4 … 20mA）HART 協議 | ||||||||||
| D | 本安型＋隔爆型 （Exd ia Ⅱ C T6） 電流信號輸出 （4 … 20mA）HART 協議 | ||||||||||
| 代號 | 天線型式 / 材料 | ||||||||||
| A | 導波管 / 不銹鋼 316L | ||||||||||
| B | 喇叭天線 76mm/ 不銹鋼 316L | ||||||||||
| C | 喇叭天線 96mm/ 不銹鋼 316L | ||||||||||
| D | 喇叭天線 146mm/ 不銹鋼 316L | ||||||||||
| E | 喇叭天線 196mm/ 不銹鋼 316L | ||||||||||
| F | 喇叭天線 242mm/ 不銹鋼 316L | ||||||||||
| 代號 | 天線延長管 | ||||||||||
| 1 | 無 | ||||||||||
| 2 | 200mm | ||||||||||
| 3 | 300mm | ||||||||||
| 4 | 400mm | ||||||||||
| 代號 | 過程連接 | ||||||||||
| A | 法蘭 DN50 PN16 C 型 不銹鋼 316L | ||||||||||
| B | 法蘭 DN80 PN16 C 型 不銹鋼 316L | ||||||||||
| C | 法蘭 DN100 PN16 C 型 不銹鋼 316L | ||||||||||
| D | 法蘭 DN150 PN16 C 型 不銹鋼 316L | ||||||||||
| E | 法蘭 DN200 PN16 C 型 不銹鋼 316L | ||||||||||
| F | 法蘭 DN250 PN16 C 型 不銹鋼 316L | ||||||||||
| G | G2 1 / 2 A 螺紋 | ||||||||||
| Y | 特殊約定 | ||||||||||
| 代號 | 密封 / 過程溫度 | ||||||||||
| P | 普通密封 /-40 … 120 ℃ | ||||||||||
| G | 高溫密封 /-40 … 250 ℃帶散熱片 | ||||||||||
| 代號 | 外殼 / 防護等級 | ||||||||||
| L | 鋁 /IP67 | ||||||||||
| 代號 | 電纜進線 | ||||||||||
| M | M20*1.5 | ||||||||||
| N | ½NPT | ||||||||||
| 代號 | 現場顯示 | ||||||||||
| 無顯示 | |||||||||||
| X | 數字顯示 | ||||||||||
| 代號 | 編程器 | ||||||||||
| B | 帶 | ||||||||||
| － | 不帶 | ||||||||||
| 0-Nm | 量程 | ||||||||||
| KXD803 | P | B | 1 | A | P | L | M | X | 0-8m | ||
