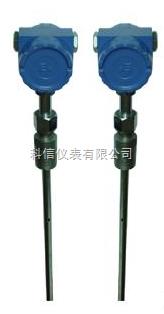

擴散硅液位變送器
1、概述
選用進口擴散硅壓力芯片制成，當外界液位發生變化時，壓力作用在不銹鋼隔離膜片上，通過隔離硅油傳遞到擴散硅壓力敏感元件上引起電橋輸出電壓變化，經過精密的補償技術、信號處理技術、轉換成標準的電流信號。該電流信號的變化正比于液位的變化。
2、特點
1）使用被測介質廣泛，可測油、水及與316不銹鋼兼容的糊狀物，具有一定的防腐能力。
2）高準確度、高穩定性、選用進口原裝傳感器，線性好，溫度穩定性高。
3）體積小、重量輕、安裝、調試、使用方便
4）不銹鋼全封閉外殼，防水好。
4）不銹鋼全封閉外殼，防水好。
3、技術指標
| 測量范圍 | 0.5-100m | 通電電纜材料 | 聚氯乙烯 PVC |
| 精 度 | 0.5 級 | 供電電壓 | 12-36VDC |
| 負載電阻 | ≤ 750 Ω | 輸出信號 | 4-20mA |
| 使用環境溫度 | 0-70 ℃ | 長期穩定性 | 0.3 ％ F.S/ 年 |
| 外殼保護等級 | IP65 | 溫度漂移 | 0.3 ％ F.S ℃ |
| 外殼材料 | 鋁合金 | 絕緣電阻 | ＞ 20MΩ |
| 直 徑 | 34mm |
4、 工作原理
當被測介質（液體）的壓力作用于傳感器時，壓力傳感器將壓力信號轉換成電信號，經差分放大和輸出放大器放大，zui后經 V/A 電壓電流轉換成與被測介質（液體）的液位壓力成線性對應關系的 4-20mA 標準電流輸出信號。
5、 型號選擇
| 液 位 變 送 器選型舉例 | |||||||
| KX-501 | |||||||
| 現場指示形式 | 1 | 現場無指示 | |||||
| 2 | 100 ％等分刻度指示 | ||||||
| 3 | 液晶顯示 | ||||||
| 測 量 范 圍 | 1 | 0-1m | |||||
| 2 | 0-5m | ||||||
| 3 | 0-10m | ||||||
| 4 | 0-20m | ||||||
| 5 | 0-35m | ||||||
| 6 | 0-70m | ||||||
| 7 | 0-210m | ||||||
| 精 度 等 級 | B | 0.25 ％ F.S | |||||
| C | 0. 5 ％ F.S | ||||||
| 傳 感 器 結 構 | 1 | 節流型 | |||||
| 2 | 防阻塞型 | ||||||
| 防 爆 方 式 | N | 普通不防爆 | |||||
| I | 本安防爆 | ||||||
| 結 構 形 式 | 1 | 投入式 | |||||
| 2 | 直桿式 | ||||||
| 3 | 螺紋式 | ||||||
| 4 | 法蘭式 | ||||||
| 5 | 防腐式 | ||||||
其它型號儀表咨詢，提到本均有優惠。
